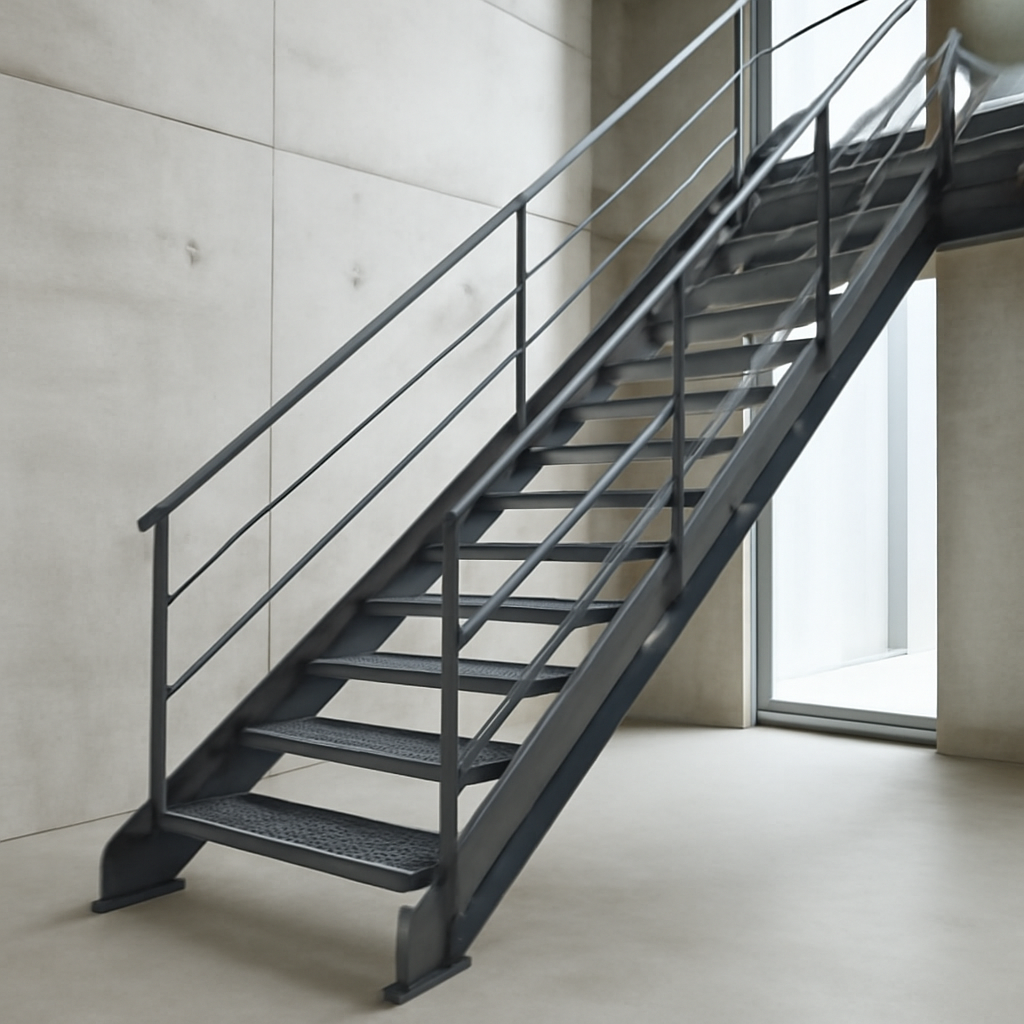

철골계단은 건축물의 층과 층을 연결하는 수직 동선 가운데, 강재를 주요 구조재로 활용해 제작하는 계단이다. 콘크리트 계단보다 부재를 가볍게 구성할 수 있고 공장에서 절단·용접·도장한 뒤 현장에서 조립하는 방식이 가능해 신축과 리모델링 모두에서 활용된다. 다만 계단은 단순한 통로가 아니라 사람의 하중과 반복 진동, 미끄럼, 화재, 부식에 대응해야 하는 구조 및 피난 요소이므로 외관만 보고 결정해서는 안 된다.
이 문서는 건축 분야에서 철골계단을 계획할 때 검토해야 할 개념, 유형, 절차, 선택 기준과 유지관리 방법을 일반적인 실무 관점에서 정리한 자료다. 실제 치수와 구조 상세, 피난 관련 적용 여부는 건축물의 용도·규모·지역 기준에 따라 달라질 수 있으므로 설계도서와 관계 법령, 담당 구조기술자의 검토를 함께 확인해야 한다.
철골계단의 정의와 기본 구성
철골계단은 계단참, 보, 스트링거 또는 측판, 디딤판, 난간, 기둥과 브래킷 등으로 이루어진다. 스트링거는 디딤판을 지지하는 경사 부재이며, 계단참 보는 방향 전환이나 층간 연결부의 하중을 받는다. 디딤판은 강판, 체크 플레이트, 그레이팅, 목재 또는 석재 마감 등으로 구성할 수 있지만, 어떤 마감재를 선택하더라도 지지부와 고정 방식이 안정적으로 계획되어야 한다.
구조적으로는 계단을 독립된 프레임으로 세우는 방식과 건물의 철골보·콘크리트 벽·기둥에 연결하는 방식이 있다. 연결부는 계단의 자중과 이용자 하중뿐 아니라 보행으로 발생하는 수평력과 진동을 전달하므로, 앵커볼트의 위치와 매입 상태, 용접 길이, 접합부의 변형 가능성을 함께 검토해야 한다. 얇은 부재를 사용하면 외관은 가벼워 보일 수 있지만 처짐과 진동에 취약해질 수 있다.
- 주요 구조재
- 형강, 강판, 각관, 플레이트 거더 등으로 계단의 경사보와 계단참을 구성한다. 부재 규격은 하중, 경간, 접합 방식, 방화 및 내구 요구에 따라 정한다.
- 디딤판
- 보행자가 직접 밟는 부분으로 미끄럼 저항, 배수, 소음, 내마모성, 교체 편의성을 고려한다. 실내와 실외의 요구 조건은 서로 다르다.
- 난간과 손잡이
- 추락 방지와 보행 보조를 담당한다. 높이, 간격, 연속성, 끝부분 처리와 벽 또는 구조체에 대한 고정 상태를 확인한다.
어떤 상황에 적합한가
철골계단은 공사 기간을 줄여야 하거나, 기존 건물에 새로운 동선을 추가하거나, 계단실의 자중과 습식공정을 줄이고자 할 때 적합하다. 공장에서 부재를 미리 제작하면 현장 작업량을 줄일 수 있고, 건물 외부의 피난계단이나 공장·창고의 유지관리용 계단처럼 내구성과 조립성이 중요한 공간에도 적용할 수 있다.
반대로 보행 소음과 진동을 매우 엄격하게 관리해야 하는 공간, 습기와 염해가 반복되는 장소, 방화 성능을 높은 수준으로 확보해야 하는 계단실에서는 추가 설계와 마감이 필요하다. 철골 자체가 불연재라는 사실만으로 모든 화재 요구를 충족하는 것은 아니다. 요구되는 내화 성능에 따라 내화피복, 내화도료, 내화보드 또는 별도의 방화 구획 계획이 필요할 수 있다.
- 증축이나 대수선으로 기존 구조체에 계단을 추가하는 경우
- 공장 제작과 현장 조립을 통해 습식공정을 줄이려는 경우
- 외부 피난동선, 옥상 접근로, 설비 점검용 계단이 필요한 경우
- 산업시설에서 그레이팅과 같은 교체 가능한 디딤판이 필요한 경우
- 노출된 구조미와 재료감을 건축 디자인에 활용하려는 경우
형태와 세부 유형
직선형
한 방향으로 오르는 가장 단순한 형태다. 제작과 시공이 비교적 명확하고 이동이 편하지만, 층고가 높으면 긴 경사 길이와 충분한 계단참이 필요하다. 벽체나 구조 프레임을 이용해 난간을 안정적으로 설치할 수 있는지도 함께 검토한다.
ㄱ자형과 ㄷ자형
계단참에서 방향을 바꾸는 형태로 제한된 공간에 동선을 배치하기 쉽다. 방향 전환부에는 계단참의 폭과 유효 통행 공간을 확보해야 하며, 모서리에서 시야가 가려지지 않도록 조명과 난간을 계획한다.
나선형
중앙 기둥 또는 중심축을 기준으로 회전하는 형태다. 공간 절약에는 유리하지만 디딤판의 안쪽 폭이 좁아지고 발 디딤 위치가 일정하지 않으므로 주 통행계단이나 피난 동선으로 사용할 때는 신중해야 한다. 가구나 장비 운반이 잦은 장소에도 적합성을 따져야 한다.
외부용과 내부용
외부용은 빗물, 결로, 자외선, 동결융해, 염분에 노출되므로 표면 처리와 배수 계획이 중요하다. 내부용은 소음과 마감 품질, 화재 및 연기 확산, 주변 인테리어와의 조화를 우선 검토한다. 같은 강재라도 사용 환경에 따라 도장 체계와 유지관리 주기가 달라질 수 있다.
디딤판에 따른 유형
| 유형 | 특징 | 검토할 사항 |
|---|---|---|
| 체크 플레이트 | 표면 요철로 미끄럼을 줄이고 판재 형태로 구성 | 요철의 마모, 모서리 걸림, 배수와 소음 |
| 그레이팅 | 개방형이라 물과 이물질이 빠지고 비교적 가벼움 | 발 끼임, 물체 낙하, 시야 노출, 부식 |
| 평강 또는 강판 | 단정한 외관과 연속적인 보행면을 구현 | 미끄럼 방지 마감과 처짐, 배수 |
| 목재·석재 마감 | 실내 분위기와 촉감을 개선할 수 있음 | 강재와 마감재의 결합, 습기, 소음, 교체성 |
설계와 시공 진행 절차
- 현장 조사: 층고, 개구부, 기존 보와 벽의 위치, 바닥 레벨, 반입 경로, 용접 가능 여부를 조사한다. 리모델링이라면 기존 구조체의 재질과 손상 상태도 확인해야 한다.
- 요구 조건 정리: 건물 용도, 이용 인원, 주 동선인지 보조 동선인지, 피난 관련 역할, 실내외 환경, 마감과 난간 요구를 정한다.
- 동선 및 치수 계획: 층고에 맞춰 단 높이와 디딤판 깊이의 균형을 잡고, 계단참·머리 위 여유·통행 폭·난간 위치를 검토한다. 치수는 적용되는 건축 및 안전 기준에 따라 확정한다.
- 구조 검토: 자중, 이용자 하중, 수평하중, 진동, 처짐, 접합부와 지지부의 안전성을 검토한다. 기존 구조체에 연결하는 경우 앵커의 인장·전단과 콘크리트 상태를 확인한다.
- 상세도와 제작: 부재 치수, 절단 목록, 용접 및 볼트 접합, 난간 고정, 도장 사양, 현장 조립 순서를 도면에 반영한다. 제작 전에는 개구부 치수와 현장 실측값을 다시 대조한다.
- 현장 설치: 양중 장비와 작업 공간을 확보한 뒤 주요 프레임을 세우고, 임시 지지와 본 접합을 순서대로 진행한다. 용접부는 화재 감시와 주변 보양을 병행해야 한다.
- 검사 및 마감: 수직·수평·단차·흔들림·난간 고정·볼트 조임·용접 상태·도막 손상을 확인한다. 이후 디딤판 마감, 미끄럼 방지, 배수와 조명을 정리한다.
현장 용접이 많은 설계는 주변 마감 손상과 화재 위험, 작업 기간을 늘릴 수 있다. 반대로 모든 부재를 지나치게 세분화하면 조립 접합부가 많아져 오차 관리가 어려워진다. 제작성과 운반성, 설치 장비의 접근성을 함께 고려해 공장 제작 범위와 현장 접합 범위를 나누는 것이 효율적이다.
선택 기준과 비용·기간에 영향을 주는 요소
철골계단의 선택은 가격이나 외관 하나로 결정하기보다 구조 안전, 사용성, 내구성, 시공성을 함께 비교해야 한다. 동일한 형태라도 강재 종류와 부재 크기, 디딤판 및 난간 사양, 도장 체계, 운반 조건에 따라 결과가 달라진다.
| 검토 항목 | 확인 내용 | 영향받는 부분 |
|---|---|---|
| 규모와 형상 | 층고, 경사 길이, 계단참 수, 회전 방식 | 강재 물량, 제작 난이도, 설치 기간 |
| 접합 방식 | 공장 용접, 현장 용접, 고장력볼트 또는 일반 볼트 적용 | 정밀도, 장비, 화재 관리, 인건비 |
| 표면 보호 | 일반 도장, 중방식 도장, 용융아연도금, 내화피복 등 | 초기 비용, 건조·양생 시간, 유지관리 |
| 디딤판과 난간 | 그레이팅, 강판, 목재·석재 마감, 난간 디자인 | 보행감, 소음, 미끄럼, 자재비 |
| 현장 조건 | 반입구, 양중 가능 여부, 주변 보양, 작업 시간 제한 | 운반·장비비, 공정 간섭, 전체 일정 |
비용을 비교할 때는 강재 제작비만 보지 말고 구조 검토, 실측, 표면 처리, 운반과 양중, 현장 설치, 난간과 마감, 검사 및 보수 항목을 포함해야 한다. 공사기간 역시 제작 기간과 현장 설치 기간이 분리되며, 도장 건조 시간과 내화피복, 기존 구조체 보강, 허가 또는 검사 절차에 따라 달라질 수 있다. 정확한 견적과 일정은 현장 도면과 실측 자료를 바탕으로 산정해야 한다.
안전과 문제 예방
가장 흔한 문제는 계단의 흔들림, 디딤판 단차, 난간의 유격, 도장 박리, 녹 발생, 미끄러움과 소음이다. 이를 줄이려면 설계 단계에서 보행 하중과 진동을 검토하고, 시공 단계에서 접합부와 레벨을 측정하며, 준공 후에는 정기적으로 상태를 기록해야 한다. 완성 뒤 눈에 잘 보이지 않는 하부 접합부와 벽체 연결부도 점검 대상이다.
- 계단참과 디딤판의 높이 차이가 반복되지 않는지 확인한다.
- 난간이 구조체에 단단히 고정되고 흔들림이나 날카로운 끝이 없는지 살핀다.
- 외부 계단은 물이 고이지 않도록 배수 방향과 배수구 막힘을 점검한다.
- 용접부의 균열, 언더컷, 기공 의심 흔적과 볼트 풀림을 확인한다.
- 도장 손상 부위는 녹이 깊어지기 전에 표면을 정리하고 적합한 방식으로 보수한다.
- 그레이팅이나 개방형 디딤판은 신발 굽이나 작은 물체가 빠질 위험을 별도로 검토한다.
- 화재 대피에 사용되는 경우 피난 방향, 조명, 방화 구획과 장애물 여부를 공식 기준에 맞춰 확인한다.
철골계단에 내화피복을 적용한 경우에는 피복의 두께와 부착 상태를 임의로 훼손하지 않아야 한다. 배관이나 전기 설비를 추가하면서 부재를 현장에서 절단하거나 구멍을 내면 구조 성능과 방화 성능이 저하될 수 있으므로, 변경이 필요할 때는 도면 검토와 구조 전문가의 확인을 거쳐야 한다.
관리와 점검 방법
철골계단은 설치가 끝난 뒤에도 사용 환경에 맞는 관리가 필요하다. 실내에서는 먼지와 수분, 세제 잔류물이 표면에 쌓이지 않도록 청소하고, 외부에서는 배수와 도막 상태를 우선 확인한다. 염분이나 화학물질에 노출되는 산업시설은 일반 건물보다 자주 점검하고, 부식이 발생한 위치와 범위를 사진과 기록으로 남기는 것이 좋다.
점검 시에는 계단을 천천히 오르내리며 특정 구간의 진동이나 이상음이 반복되는지 살핀다. 눈에 보이는 녹만 제거하고 덧칠하는 방식은 부식 원인을 가릴 수 있으므로, 녹의 범위와 강재 단면 손실, 물이 유입되는 경로를 먼저 확인해야 한다. 균열, 큰 변형, 지속적인 흔들림, 난간 이탈처럼 안전과 직결되는 이상이 발견되면 해당 구간의 사용을 제한하고 적절한 전문가에게 상태 평가를 요청하는 것이 안전하다.
현장 확인 체크리스트
- 층고와 개구부, 계단참 위치가 최신 도면과 일치하는가
- 디딤판 단차와 통행 폭이 구간별로 일정하게 확보되었는가
- 머리 위 공간과 문 개폐 범위가 계단 이용을 방해하지 않는가
- 경사보, 계단참 보, 기둥의 변형과 접합부 유격이 없는가
- 볼트 조임 상태와 용접부 외관, 현장 보수 도장 상태가 적절한가
- 난간과 손잡이가 연속적으로 설치되고 끝부분이 안전하게 처리되었는가
- 디딤판 표면에 미끄럼 방지와 배수 대책이 마련되었는가
- 외부 노출부의 녹, 도장 박리, 물 고임, 이종 금속 접촉이 없는가
- 내화피복과 방화 구획이 설계 의도대로 유지되는가
- 준공도, 자재 사양서, 도장 기록, 점검 및 보수 기록이 정리되어 있는가
자주 묻는 질문
철골계단은 콘크리트 계단보다 항상 저렴한가요?
항상 그렇지는 않다. 강재 물량뿐 아니라 난간, 디딤판, 표면 처리, 운반과 양중, 내화피복, 현장 접합 비용까지 포함해 비교해야 한다. 현장 조건과 요구 마감에 따라 철골 방식이 유리할 수도 있고, 콘크리트 방식이 더 적합할 수도 있다.
철골계단의 흔들림은 왜 발생하나요?
부재의 강성이 부족하거나 경간이 길고, 접합부가 충분히 고정되지 않았거나, 건물 구조체와의 연결이 불완전할 때 발생할 수 있다. 단순히 부재를 덧대기보다 진동의 원인과 하중 전달 경로를 조사한 뒤 보강 방법을 정해야 한다.
외부에 설치할 때 가장 중요한 요소는 무엇인가요?
부식과 미끄럼, 배수, 동결과 결로에 대한 대응이다. 도장 또는 도금 사양을 사용 환경에 맞추고, 물이 고이는 상세를 피하며, 비와 눈이 온 뒤에도 보행면의 미끄럼 위험이 커지지 않도록 관리해야 한다.
현장에서 계단 부재를 임의로 절단해도 되나요?
안 된다. 계단 보와 스트링거, 난간 지지부를 임의로 절단하거나 천공하면 구조 안전과 내화 성능이 저하될 수 있다. 설비 간섭이나 마감 변경이 필요하면 설계도서와 구조 검토를 거쳐 승인된 상세로 변경해야 한다.
그레이팅 디딤판은 모든 장소에 적합한가요?
그레이팅은 배수와 통풍이 좋지만 발 끼임, 작은 물체 낙하, 시야 노출, 신발 굽 걸림을 검토해야 한다. 어린이 이용 공간이나 실내 주 동선처럼 보행 특성이 다른 장소에서는 개방형 디딤판의 적합성을 별도로 판단해야 한다.
철골계단은 어느 주기로 점검해야 하나요?
일률적인 주기보다 건물 용도와 노출 환경, 사용 빈도, 부식성 물질의 유무에 따라 정하는 것이 적절하다. 정기적으로 육안 점검을 실시하고, 이상 징후가 있거나 외부·해안·산업 환경에 설치된 경우에는 점검 빈도를 높여야 한다. 법정 점검 대상 여부는 건축물의 용도와 관련 기준을 확인해야 한다.
내화피복이 손상되면 바로 철거하고 다시 시공해야 하나요?
손상 범위와 피복 종류, 요구 성능에 따라 보수 방법이 달라진다. 임의로 제거하거나 일반 페인트를 덧칠하지 말고, 손상 부위와 원인을 확인한 뒤 해당 제품의 시방과 전문가 검토에 따라 보수해야 한다.
마무리
철골계단은 가볍고 조립성이 좋은 건축 요소이지만, 안전한 결과를 위해서는 동선 계획과 구조 검토, 접합 상세, 표면 보호, 방화 및 유지관리까지 하나의 시스템으로 다뤄야 한다. 초기 단계에서 사용 환경과 피난 역할을 분명히 하고, 현장 실측과 제작 도면을 반복해서 대조하면 공사 중 변경과 준공 후 문제를 줄일 수 있다. 특히 흔들림이나 부식처럼 원인이 복합적인 문제는 외관만으로 판단하지 말고 관련 분야의 자격 있는 전문가와 공식 기준을 바탕으로 확인하는 것이 바람직하다.
